SOLIS Master pro + Solis Master Top Opal Scherer

DICOFEMA Informiert

Wie repariere ich eine Solis Master PRO und Top Vollautomaten?“


Das Gerät vor sich auf dem Tisch platzieren.
- die Maschine an 220 Volt/Steckdose anschliessen und einschalten ( dabei genau hin hören und schauen, was die Maschine macht).
- Im Normalfall fängt die Maschine an zu heizen bis die Temperaturanzeige(LED) dauerhaft Grün(LED) leuchtet.
- danach beginnt die Maschine mit dem Spülvorgang.
- danach ist die Maschine einsatzbereit( Wenn die Satzbehälter leer,
Wassertank voll & Bohnenbehälterdeckel zu ist.)

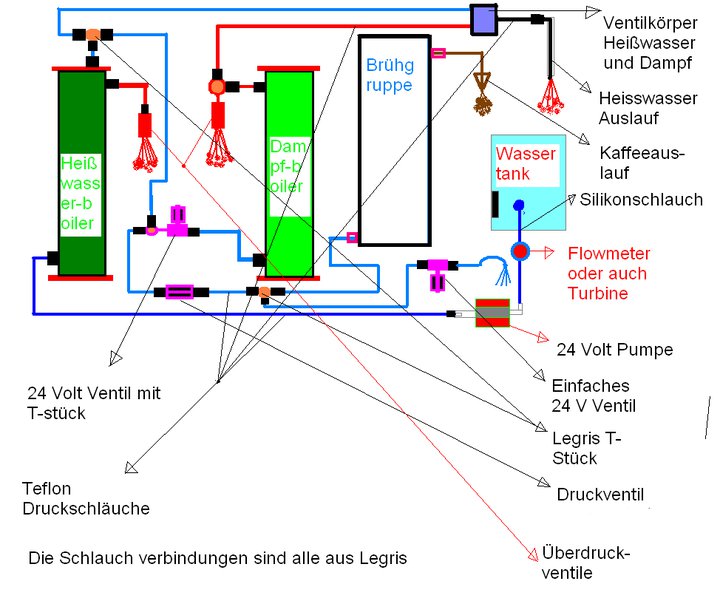

Diese Maschinen haben
-2 Stück 24 Volt Elektroventile,
-1 Stück 24 Volt Ulka Pumpe, ( Ausser der Spule ist 100 %t diese baugleich wie eine 220 Pumpe von Saeco Ulka Pumpe)
-2 Stück 24 Volt Elektromotor, jeweils einer für Brühgruppenantrieb und Mahlwerk.
-2 Stück Zylinder Boiler, einer für den Dampfbezug - 120 C°, und der andere für Heisswasser – 98 C°
-1 Stück Rückschlagventil, also eine Druckventil, welches ab 4 Bar in die gewünschter Richtung hin öffnet.
-2 Stück Überdruck Sicherheitsventile, die ab 8 Bar öffnen, und sicherstellen, dass sich die Boiler ausdehnen können.
-1 Stück Ventilkörper um Heisswasser oder Dampf zu beziehen.
-1 Stück 220 Volt Schalter an der linken Seite.
-1 Stück Platine mit einem Prozessor, der auch die EEprom verbaut hat. Prozessor und Speicher sind in einem drin.
-2 Stück Tastatur- Bedienfeld, Solis Master PRO und Top (jeweils nur eines)
-1 Stück Flowmeter, Wassermengenmesser, Durchflussmesser.

Die Platine ist defekt,
-wenn die Maschine sofort anfängt Ventile hin und her zu öffnen („Klack - klack“ Geräusche)
-wenn die Maschine sofort anfängt zu mahlen.
-wenn die Maschine sofort wieder ausgeht (nachdem die Einschalttaste gedrückt wurde)
-wenn die Maschine sich nicht einschalten lässt.
-wenn die Maschine alles Schalter auf dem Bedienfeld durcheinander leuchten lässt.

Die Signale zu den einzelnen Verbrauchern wird von einem Prozessor ausgehend, an einem ULN 2003 verstärkt und zugleich schützt dieses Bauteil den Prozessor.
Die Maschine erkennt, über den Stromverbrauch, der auf der Platine durch Operationsverstärker gemessen wird, ob Bohnen im Bohnenbehälter sind oder diese leer ist.
Die Richtung der Brühgruppenansteuerung wird durch 4 starke Transistorsteuerungen erledigt.

Wenn diese nur in eine Richtung drehen will, so ist einer der Transistoren defekt.
Wird die Pumpe dauerhaft angesteuert, auch wenn die Maschine im „Normalbetrieb“ ist, wird als Folge dessen der Dampfboiler gefüllt. Lässt sich dies über mehrere Minuten hinweg nicht stoppen, so ist der Prozessor defekt.
Der Dampfboiler ist nur zu 2/3 mit Wasser gefüllt, damit die Maschine eine „trockenen“ Dampf ausgeben kann. Dieser wird durch eine Sonde gemessen (gelbes Kabel am vorderen Boiler).


Diese Maschinen machen den Anschein als ob sie defektwären, wenn diese während sie im Entkalkungsmodus oder im Reinigungsmodus sind, ausgeschaltet werden. Diese müssen mit vollem Wassertank und leerer Abrtopfschale, in Ruhe gelassen werden.

Um sicher zu sein, dass die Maschine für die nächsten Jahre ihre Dienste Problemlos erfüllt, müssen folgende Teile gewechselt werden:


.Rückschlagventil
.Kabelverbindung des Ein und Aus - Schalters
.Legrisanschlüsse an den Boilern erneuern
.In die Boiler hineinschauen,und sich vergewissern, dass diese kalkfrei sind
.Elektronikplatine mit Lackspray einsprühen
.Ventilkörper mit Silikonspray einsprühen.
.Pumpe mit neuer Kugel und Dichtung versehen
.Brühgruppe überholen, alle Dichtungen ersetzen und den unteren Kolben mit Schraube und Muffenmutter ersetzen, damit dieser nicht mehr verschlossen ist.
